- 適用范圍
-

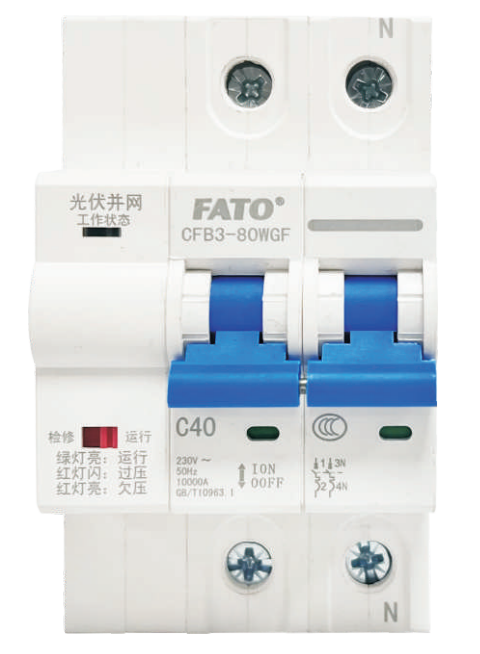

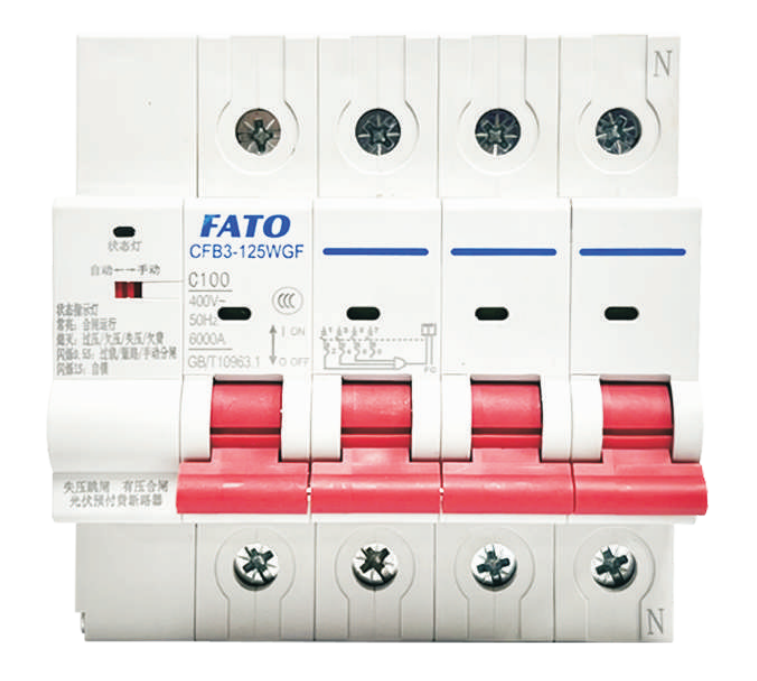

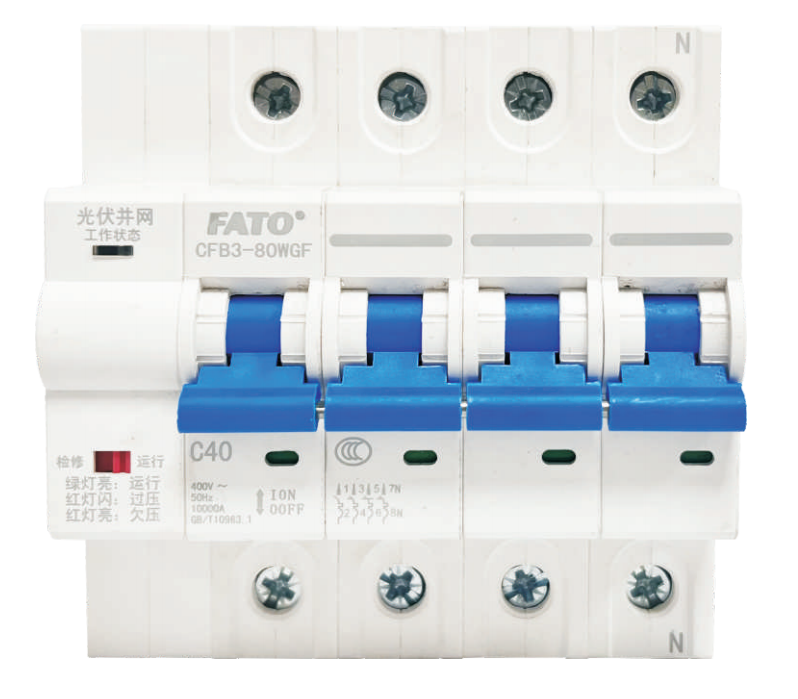

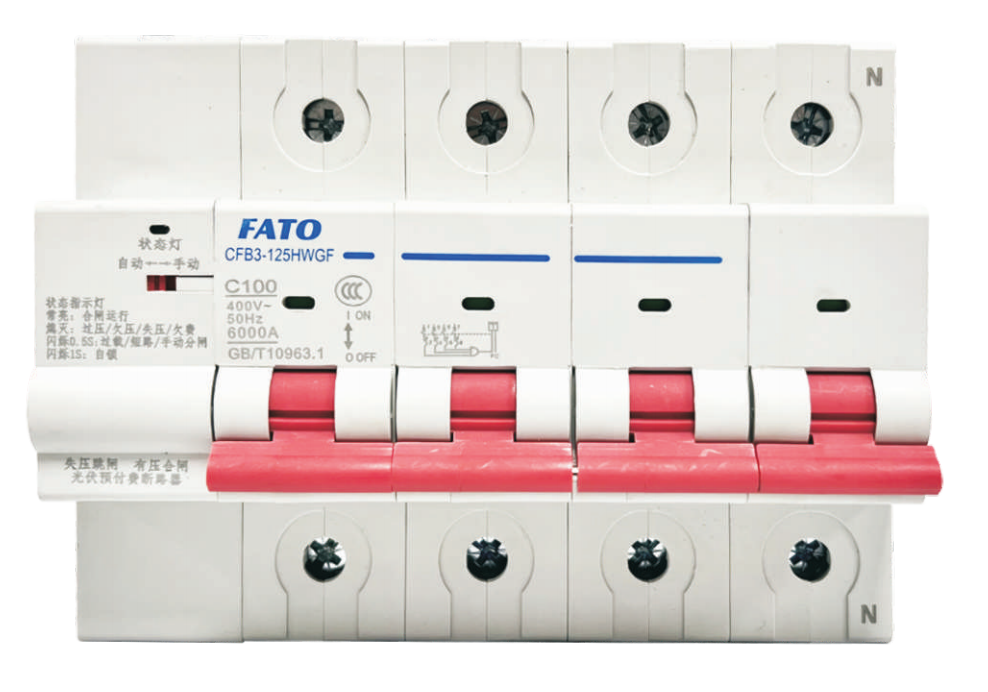

CFB3-WGF系列光伏并網專用斷路器是在CFB3系列光伏并網專用斷路器基礎上派生的產品,專門為光伏并網用設計的具有自動重合閘功能的小型斷路器。適用于交流50Hz,額定電流至125A的線路中,主要與光伏系統配套使用,可以解決檢有壓自動合閘,失壓實現自動分閘功能,有效地解決孤島效應又可以對供電線路進行過載和短路保護。該斷路器具有隔離功能,符號為“”。
該斷路器符合國家電網Q/GDW1972《分布式光伏并網專用斷路器技術規范》以及符合GB/T10963.1《電氣附件家用及類似場所過電流保護斷路器第1部分:用于交流的斷路器》。
- 產品特點
-
● 遠程控制及維修鎖定:具備防間斷通電的維修鎖定功能,使斷電檢修更安全。
● 同步傳動及快速合閘:極聯內軸一體傳動并配以快速合閘機構,使接通更安全、可靠。
● 斷電狀態記憶及恢復:通過狀態記憶及自動判斷執行,使保護與恢復控制更具人工智能。
● 電源誤接、故障防護:智能模塊能長時間承受440V過電壓。
● 工作溫度范圍大:可在-25℃~+70℃范圍內使用,使產品運行更具穩定性。

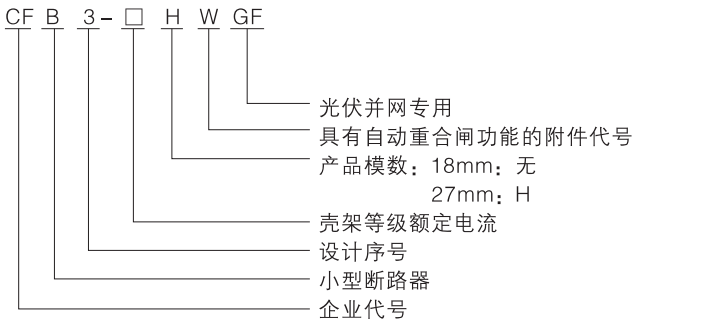

- 型號含義
- 正常工作條件
-
● 周?chē)諝鉁囟龋?25℃~+70℃。
● 安裝地點的海拔不超過2000m。
● 安裝地點的大氣相對濕度年平均不超過75%,最濕月的平均最大相對濕度不超過90%,偶然情況下不超過85%。
● 污染等級:2級。
● 安裝類別:Ⅱ、Ⅲ類。
● 應采用35mm標準導軌安裝。
● 安裝處應無顯著沖擊和振動。
