- 適用范圍
-

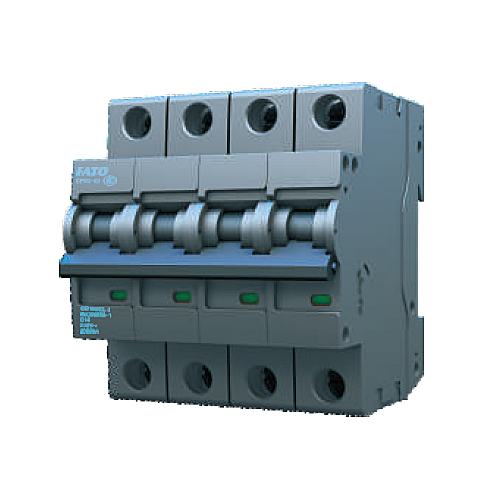

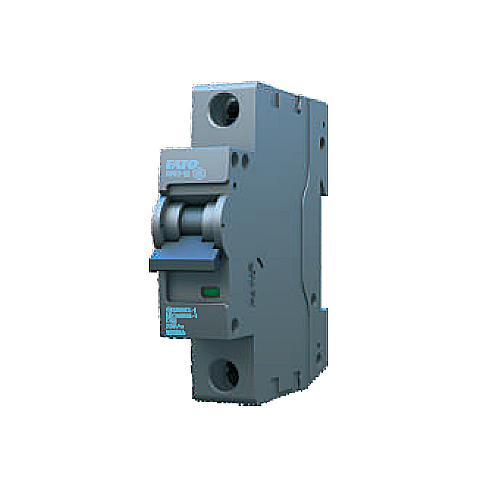

CFB3-63/125系列小型斷路器適用千交流50/60Hz,額定電壓至230V/400V,額定電流至125A的線路中作過載和短路保護之用,也可用在正常情況下作為線路的不頻繁的通斷操作。
CFB3-63/125系列斷路器配套有CFB3-F 輔助觸頭、CFB3-FB輔助報警觸頭、CFB3-FL分勵脫扣器和CFB3-QY欠壓脫扣器、CFB3-GY過壓脫扣器、CFB3-GQY過欠壓脫扣器等附件,為智能建筑物的智能化控制提供了方便。 過壓、欠壓、過欠壓為電子式脫扣器,與斷路器或漏電斷路器拼裝組合成使用,適用于交流50Hz/60Hz,額定電壓230V的線路,對線路故障引起的過壓、欠壓、過欠壓進行保護, 避免由于電網電壓波動導致用電設備燒毀或不能正常使用。
斷路器具有隔離功能,符號為 。

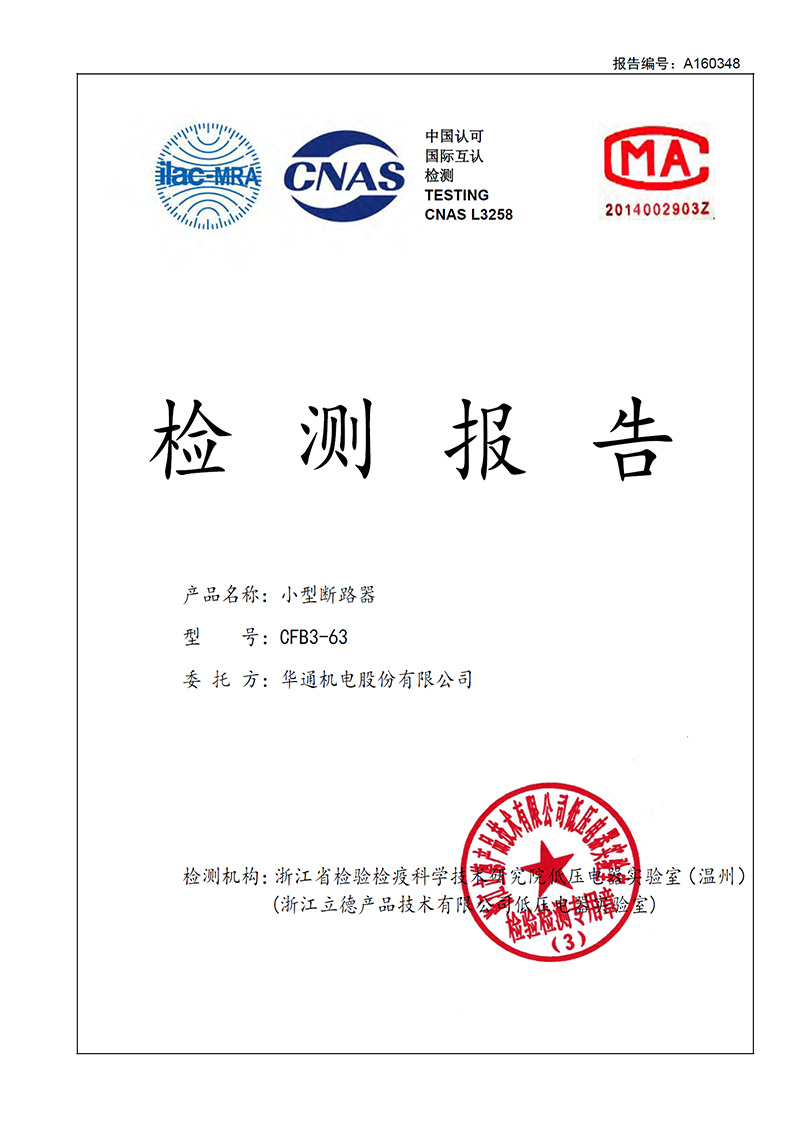

符合標準:GB/T10963.1,IEC60898-1、GB/T20645。

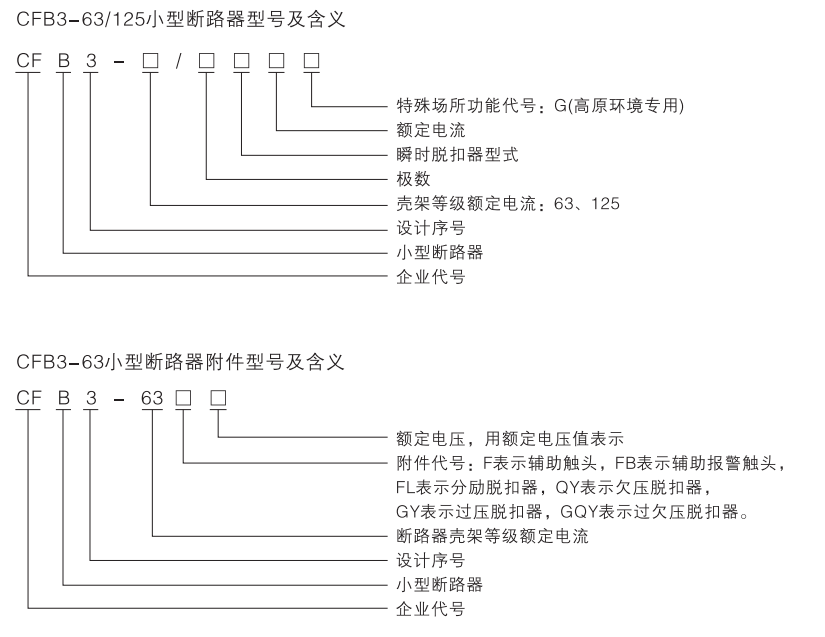

- 型號及含義
- 正常工作條件
-
● 周圖空氣溫度: -20℃~+55℃,且24h平均值不超過+35℃,正常使用環境溫度范圍:- 20℃~+55℃;用于-20℃~-5℃環境溫度下的工作條件,在訂貨時須向本廠申明;環境溫度高于+55℃時,需降容使用,降容系數見表7。
● 空氣相對濕度≤95%。
● 安裝地點的海拔高度不超過2000m,高于2000m時需降容使用,降容系數見表8。
● 污染等級:2級。
● 安裝類別:II、Ill類。
● 斷路器采用TH35-7.5標準導軌安裝, —般應垂直安裝,手柄向上為接通電流位置。
● 安裝處應無顯著沖擊和振動。
