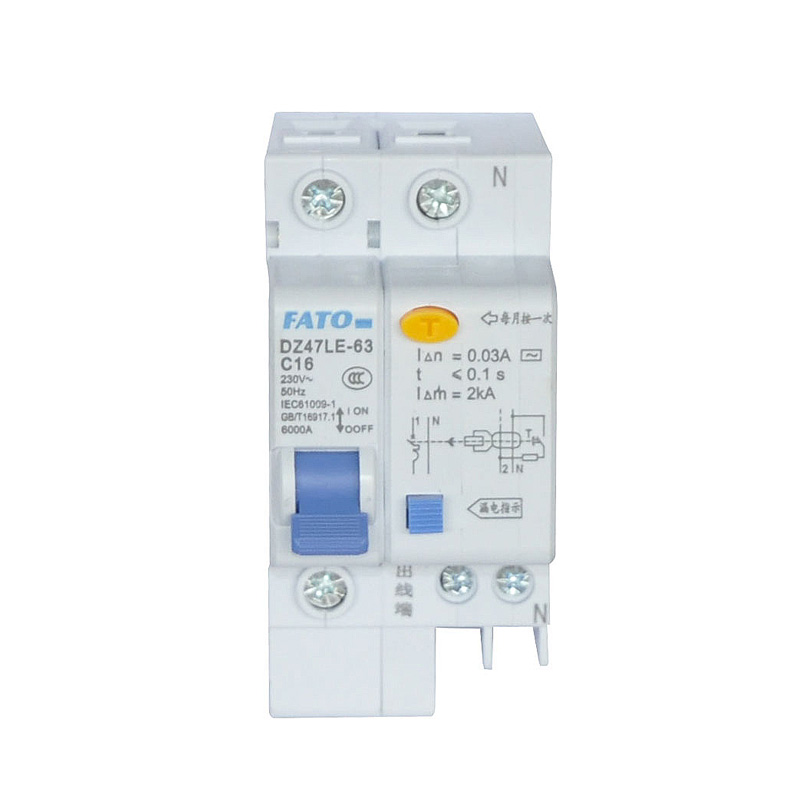

- 適用范圍
-
● 適用于交流50Hz,額定工作電壓400V及以下,額定電流63A及以下的配電網絡(luò )電路中;
● 對人提供間接接觸保護;
● 對設備提供漏電保護;
● 線路和電源設備的過載和短路保護;
● 正常情況下可作為線路的不頻繁轉換和電動機的不頻繁起動之用。·本斷路器可監測剩余電流值輸出無源常開觸頭進行報警并不脫扣。
● 本斷路器具有可選擇漏電報警不脫扣功能。
1、漏電保護功能開啟時:漏電報警燈不亮,當線路中產生漏電電流達到動作值時,產品在規定時間內脫扣;
2、漏電保護功能關閉時:當線路中產生漏電電流時,漏電報警燈常亮,但產品不脫扣,此時應對線路及時維護。
- 符合標準
-
● 國際標準:IEC61009-1;
● 國家標準:GB/T 16917.1。
● 符合國家電網西藏電力有限公司招標技術規范中有關小型漏電斷路器應具有帶漏電退出功能。
- 型號含義
- 正常使用和安裝條件
-
● 海拔高度:≤2000m;
● 環境溫度:-5℃~+40℃,24h平均值不超過+35℃;
● 環境濕度:在周?chē)罡邷囟葹?40℃時不超過50%,在較低溫度下可以有較高的相對濕度,例如20℃時達90%,并考慮到因溫度變化發生在產品表面上的凝露;
● 安裝條件:安裝場所的外磁場任何方向均不應超過地磁場的5倍,剩余電流動作斷路器一般應垂直安裝,手柄向上為接通電源位置,安裝處應無顯著沖擊和振動;
● 安裝類別:Ⅱ;
● 安裝型式:采用TH35-7.5標準導軌安裝;
● 污染等級:2;
● 接線方法:用螺釘壓緊接線。
