- 適用范圍
-
CFB3LE系列剩余電流動作斷路器是本公司自行研制的新型產品。 適用于交流50Hz, 額定電壓至400V,額定電流至63A的電路中,主要用作人身觸電保護及對建筑物及類似用途的線路設備進行過電流保護,也可對因用電設備絕緣損壞,產生接地故障電流而引起的火災危險提供保護。
斷路器具有隔離功能, 符號為。
符合標準:GB/T16917.1、 GB/T14092.3、 GB/T20645。

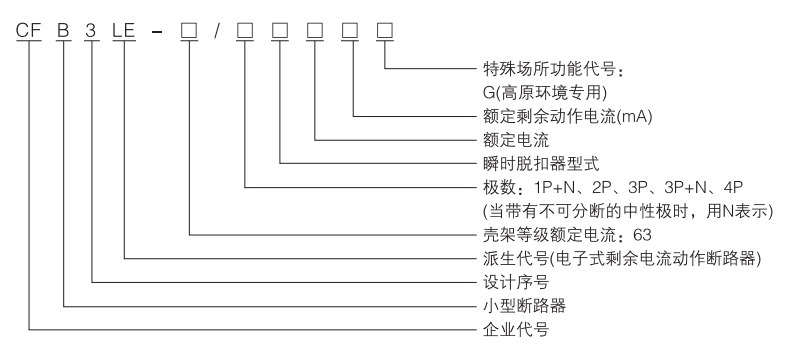

- 型號及含義
- 正常工作條件
-
● 周匝空氣溫度:-20"C~+55"C,且24h平均值不超過+35"C,正常使用環境溫度范圍:- 20"C~+55"C;用于-20"C~-5"C環境溫度下的工作條件,在訂貨時須向本廠申明;環境溫度高于+55"C時,需降容使用, 降容系數見表5。
● 安裝地點的海撥高度不超過2000m, 高于2000m時需降容使用, 降容系數見表6。
● 安裝地點的大氣相對濕度在周?chē)罡邷囟龋?0"C時不超過50%,在較低溫度下可以允許有較高的相對濕度,最濕月的平均最大相對濕度不超過90%,同時該月的月平均溫度不超過+25"C,由千溫度變化發生在產品上的凝露情況必須采取措施。
● 污染等級: 2級。
● 安裝類別: II、 Ill類。
● 安裝場所的外磁場任何方向均不應超過地磁場的5倍。
● 剩余電流動作斷路器一般應垂直安裝,手柄向上為接通電源位置。
● 安裝處應無顯著沖擊和振動。
- 結構特征
-
CFB3LE 系列剩余電流動作斷路器是電流動作型斷路器,由本公司開發的CFB3高分斷小型斷路器和剩余電流脫扣器組合而成。 當被保護電路中有剩余電流或人身觸電 時,只要剩余電流IL,.n達到動作電流值,斷路器就會(huì )立即動作,切斷電源,從而起到剩余電流和觸電保護作用,同時剩余電流動作斷路器對線路中過載和短路也能起到保護作用。
