- 適用范圍
-

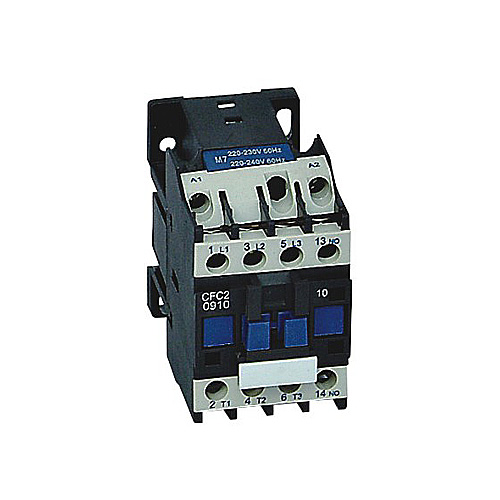

CFC2系列交流接觸器適用于交流50Hz或60Hz,額定工作電壓至660V,額定工作電流至95A的電路中,供遠距離接通與分斷電路及頻繁起動、控制交流電動機,接觸器還可以裝積木式輔助觸頭組,空氣延時頭、機械聯鎖機構等附件、組成延時接觸器、可逆延時接觸器、可逆接觸器、星三角起動器,并且可以和熱繼電器直接安裝組合電磁啟動器。
符合標準:IEC 60947-4- 1、 G BIT 14048.4。

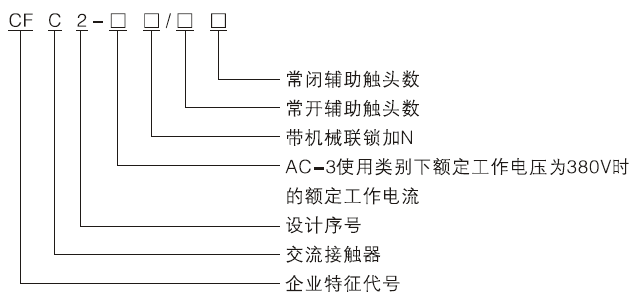

- 型號含義
-
- 結構特征
-
CFC2系列交流接觸器為組合式模塊結構。 直動式磁系統位千觸頭系統的下方。 接觸器由上、 下兩部分組成, 上半部分由絕緣基座、 觸頭支架、 銜鐵、 動靜觸頭、 塔形反作用彈簧等組成, 下半部分由絕緣基座、 線圈、 鐵芯及緩沖橡膠墊組成, 上下基座由兩只螺釘緊固成為一個整體。 當上下基座分開時, 所有零部件均不會(huì )自動脫落, 因此更換線圈非常方便。
CFC2系列交流接觸器為雙斷點橋式觸頭結構, 具有3對(或4對)動合主觸頭及1對動合(或動斷)輔助觸頭(40-95A規格具有1常開1常閉輔助觸頭)。 若需增加輔助觸頭, 可以在接觸器頂部加裝輔助觸頭組, 輔助觸頭組有2對觸頭和4對觸頭兩種結構, 其動合、 動斷觸頭可任意組合, 還可以在接觸器兩側各加裝一組輔助觸頭組。
CFC2系列交流接觸器為模塊式結構, 功能組合齊全。 在其頂部加裝空氣延時頭, 即可成為延時接觸器;由2 臺接觸器加裝機械聯鎖功能部件, 即可組成可逆接觸器;熱繼電器與接觸器組裝后可成為磁力起動器;接觸器頂部加裝專用限流觸頭組及限流電阻即可成為切換電容接觸器;3臺接觸器及空氣延時頭、 輔助觸頭組可組合成星三角起動器, 加裝輔助觸頭可組成接觸器式繼電器等。
接觸器觸頭采用優質銀基合金材料, 具有抗熔焊及耐電磨損能力。 采用大觸頭開距參數、 鐵磁引弧片、 封閉氣室、 壓縮空氣氣吹滅弧有利電弧熄滅, 從而提高了觸頭電壽命,特別是用于鼠籠型電動機的反接制動, 反向和密接通斷時, 壽命有明顯的提高。
