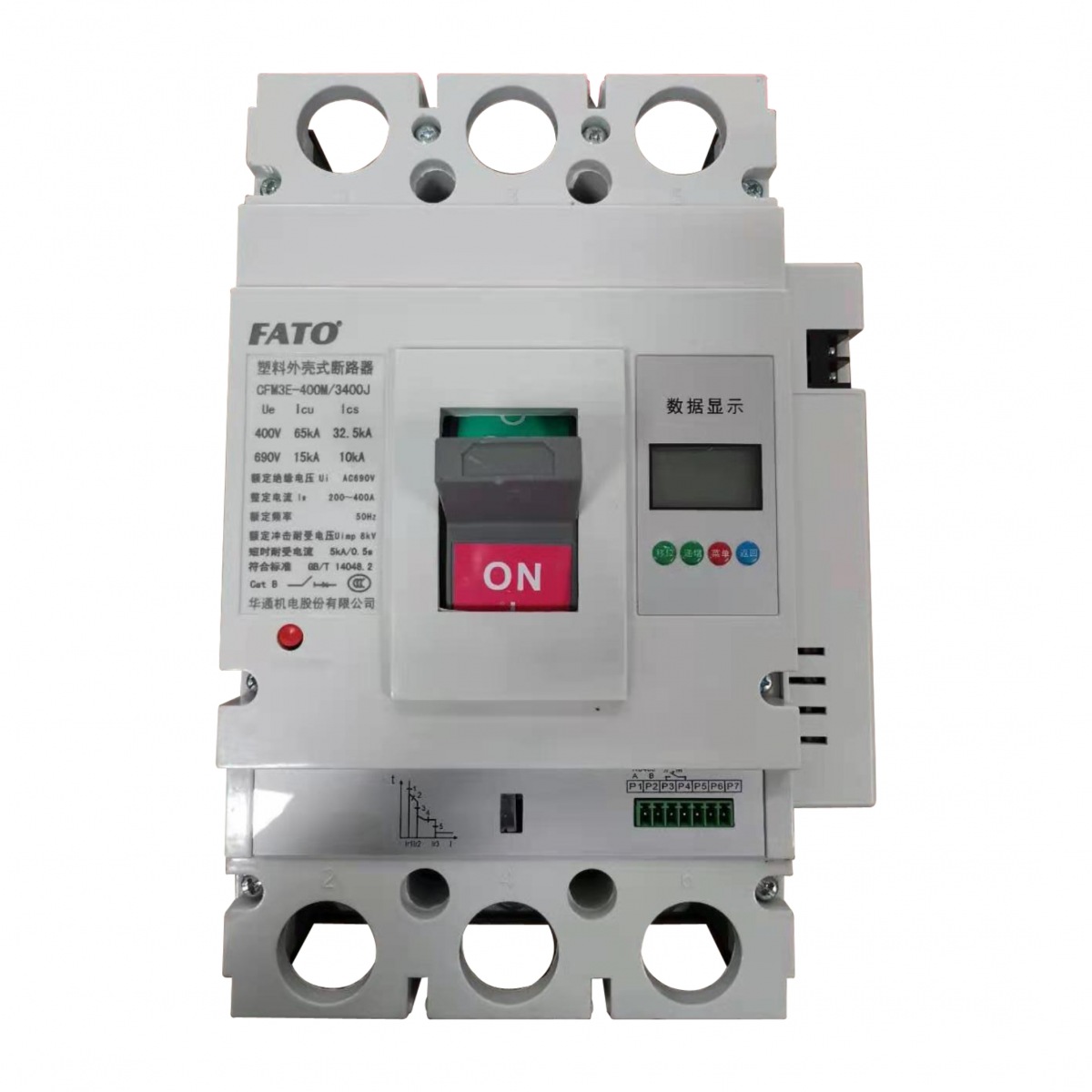

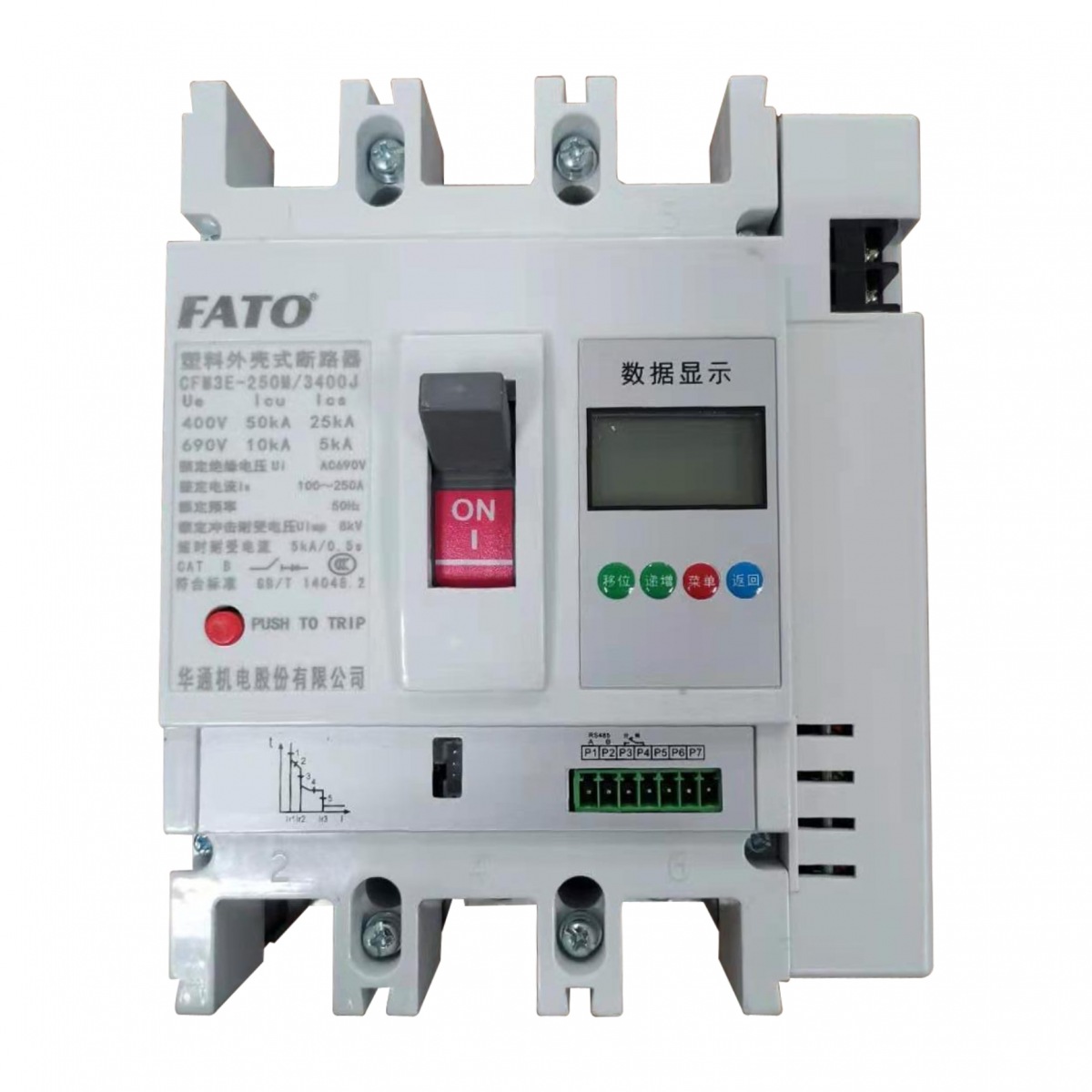

CFM3E-J系列塑料外殼式斷路器(計量、載波型)(以下簡稱斷路器)是本公司高新技術產品。該產品設計先進、性能可靠、技術指標高；外形美觀、體積小、采用了微電子技術，具有智能化過電流保護功能。該斷路器適用于交流50Hz、額定絕緣電壓690V，額定工作電壓至690V、額定電流至800A的電力系統中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓、斷電自動跳閘等故障的危害，也可用來控制電動機的不頻繁操作。

該斷路器具有隔離功能，符號為。

斷路器派生產品CBI-Y級斷路器符號為符合GB/T14048.2附錄L要求。

該斷路器的智能式過電流脫扣器采用微處理器控制，具有三段保護特性，即過載反時限延時保護、短路延時保護和短路瞬動保護。由于具有人為可調節的短路短延時保護特性，該斷路

器的使用類別為B類。因此本系列斷路器明確地能夠?qū)崿F(xiàn)與串聯在負載側的另一短路保護特性的要求，達到最佳匹配。該斷路器具有運行電流指示、過載預報警指示和脫扣器電源及自診斷指示。

符合標準：GB/T 14048.2、IEC 60947-2。

·周圍空氣溫度：-40℃～+70℃，且24h平均值不超過+35℃；正常使用環境溫度范圍：-5℃～+40℃；用于-40℃～-5℃環境溫度下的工作條件，在訂貨時須向本廠申明；

·海拔：安裝地點海拔≤2000m。

·空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+25℃該月的月平均最大相對濕度不超過90%。

·污染等級：3級，周圍空氣中無爆炸危險、且無腐蝕金屬和破壞絕緣的氣體和導電塵埃。

·安裝類別為Ⅲ類。

·斷路器的“1，2，3，N”端子接電源，“2，4，6，N”端子接負載，不可反接。

·斷路器的安裝面應與水平面垂直。斷路器基本安裝方式為垂直安裝，電源端在上方，負載端在下方，亦可橫向安裝。
